Gama FX

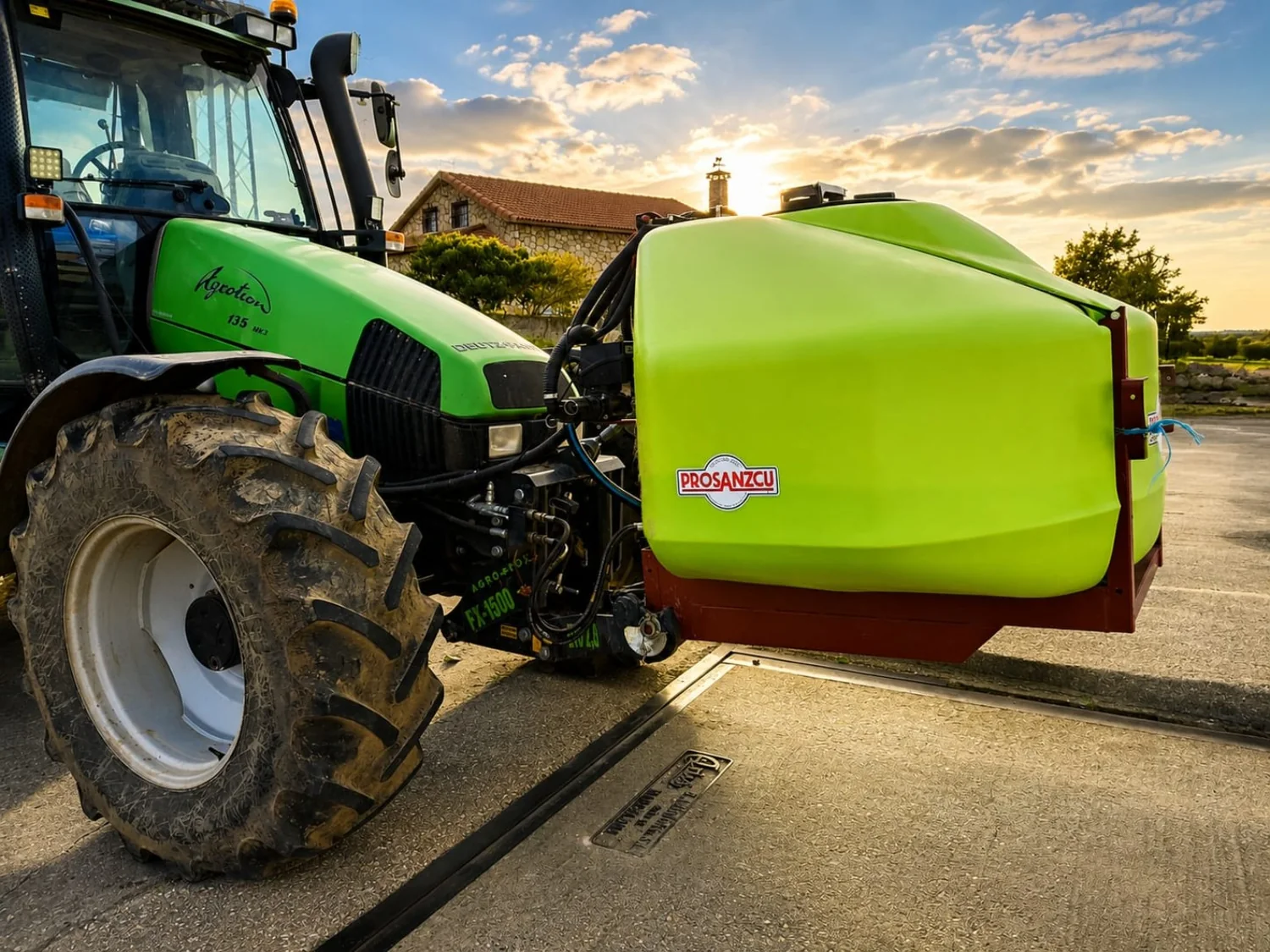

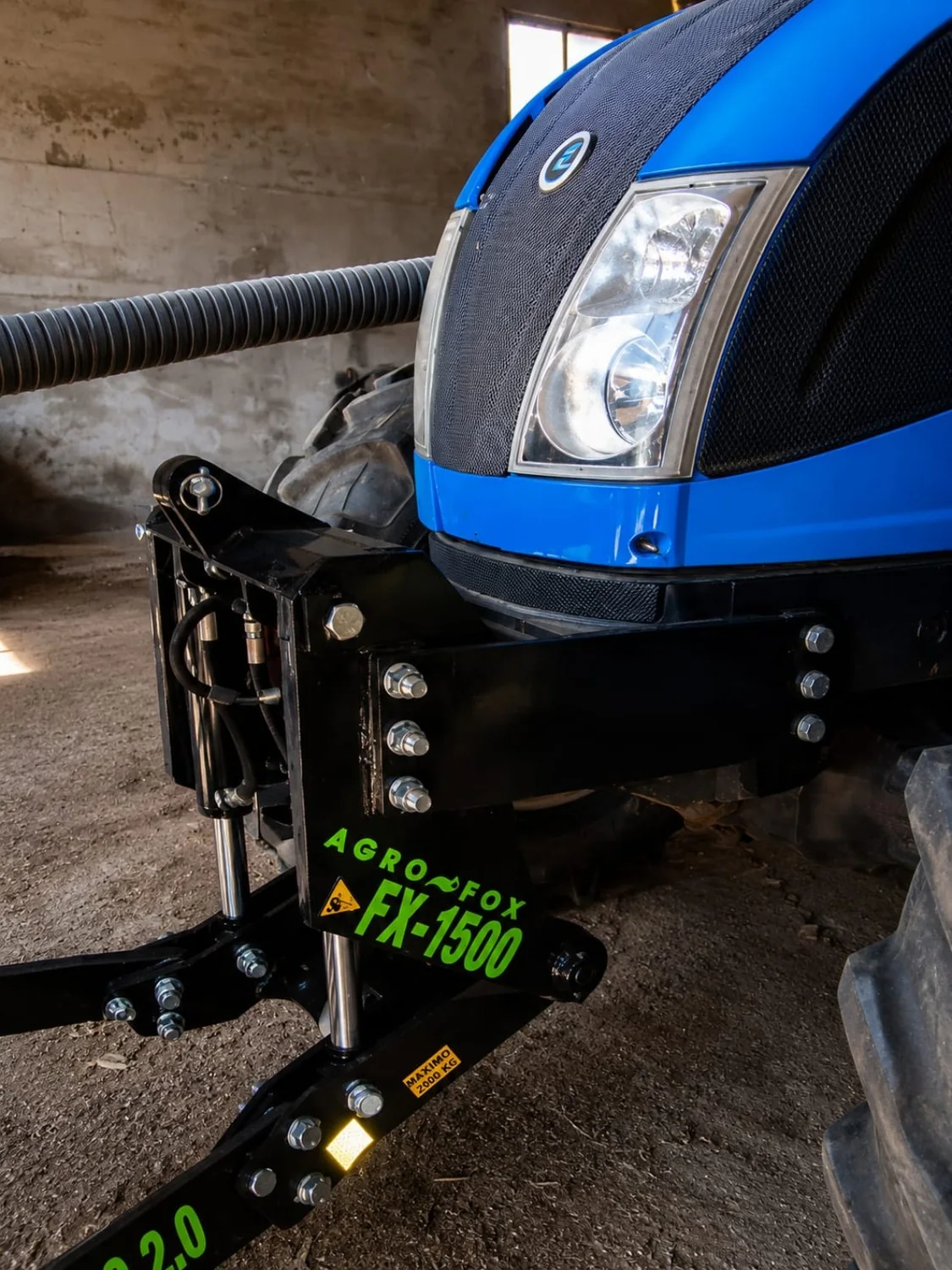

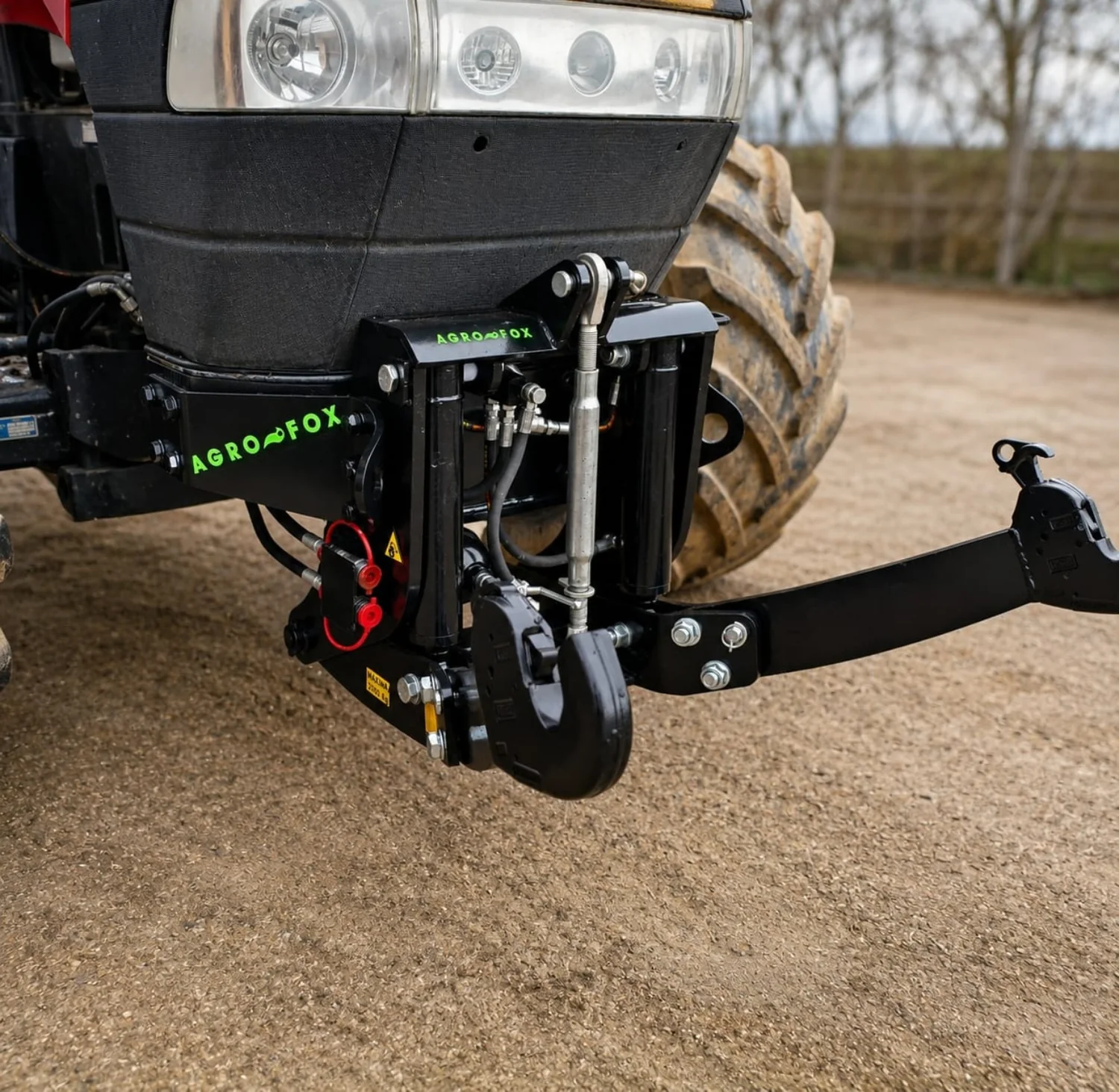

Diseñamos y fabricamos tripuntales delanteros adaptados a diferentes tamaños de tractor, potencias y necesidades de trabajo.

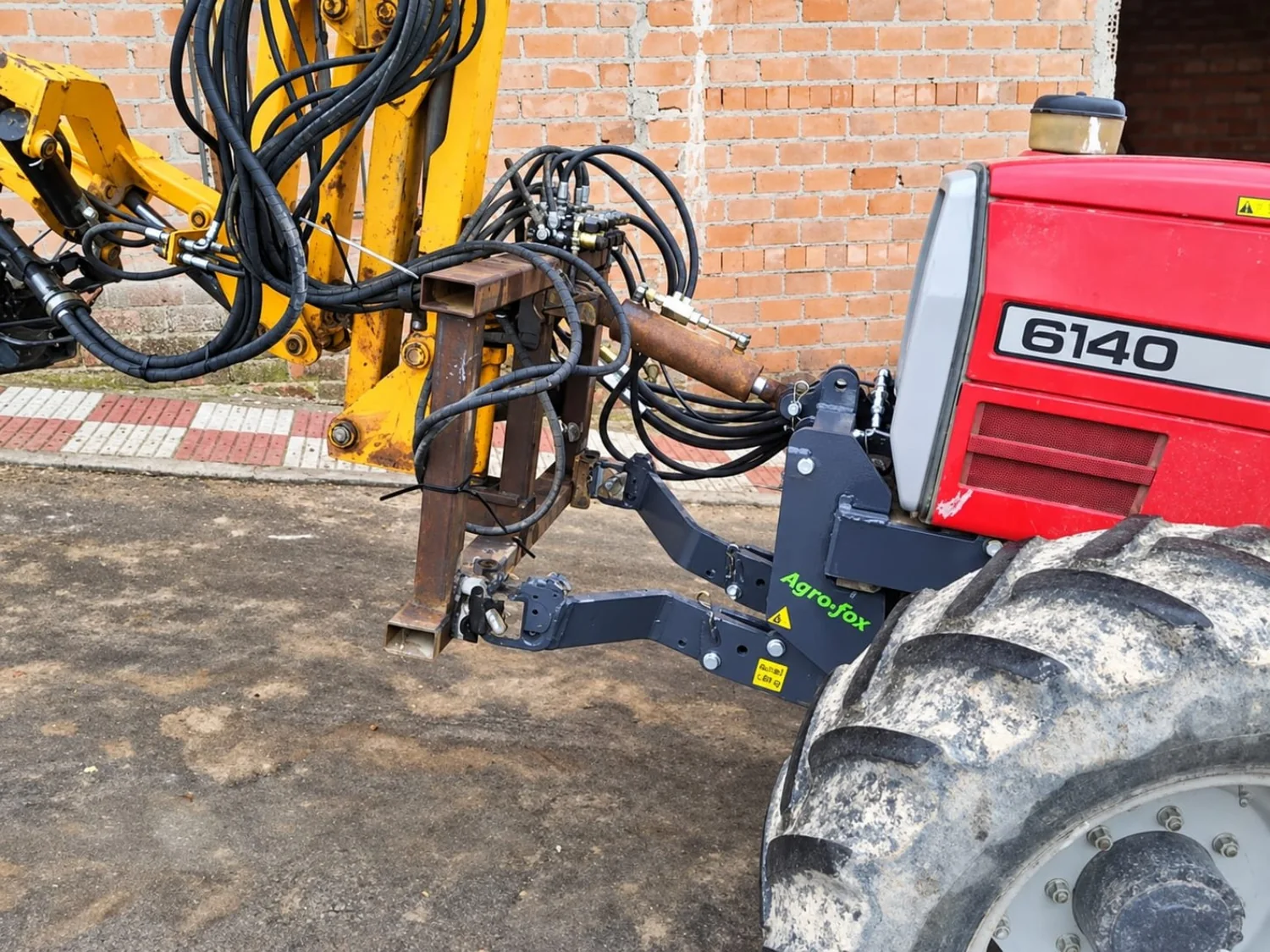

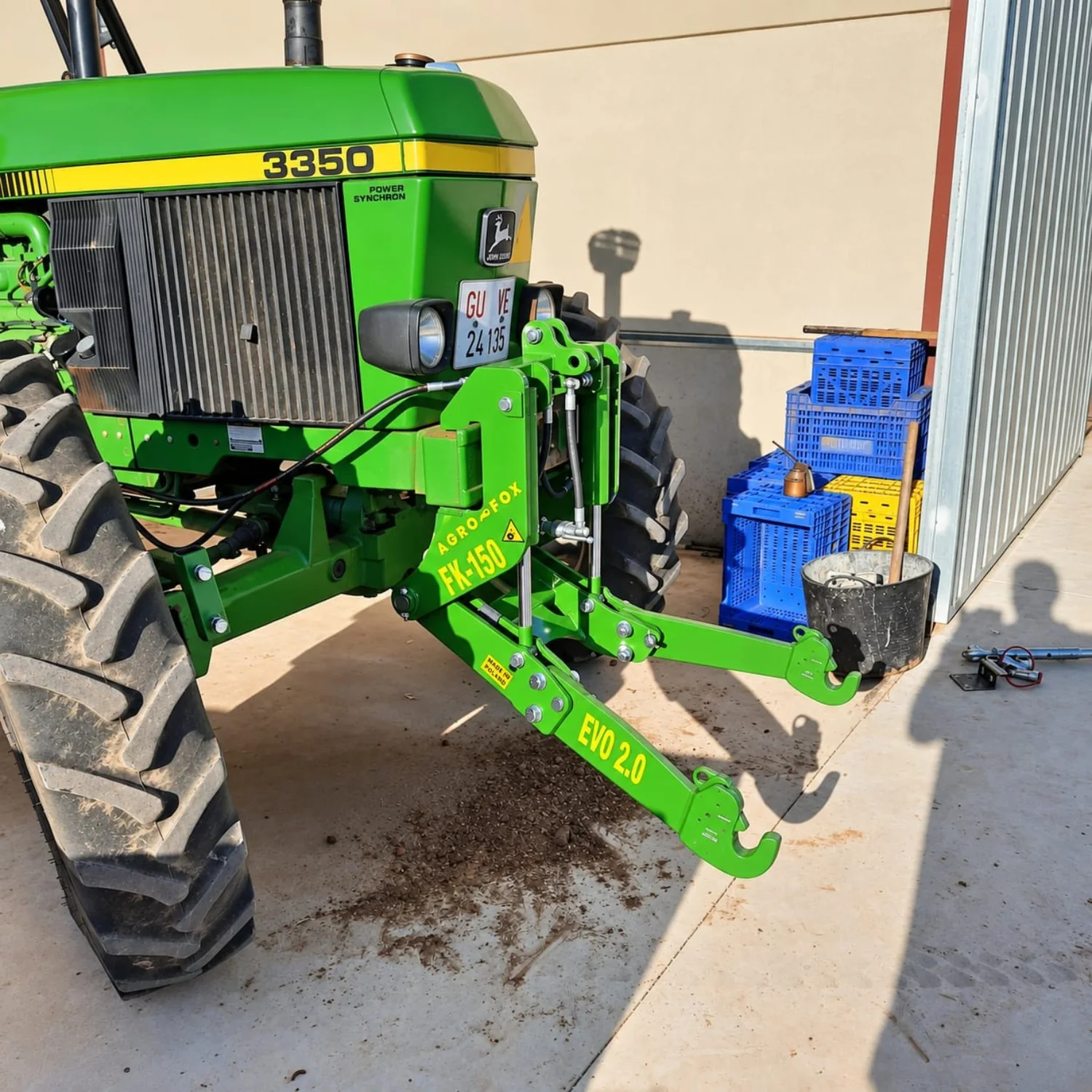

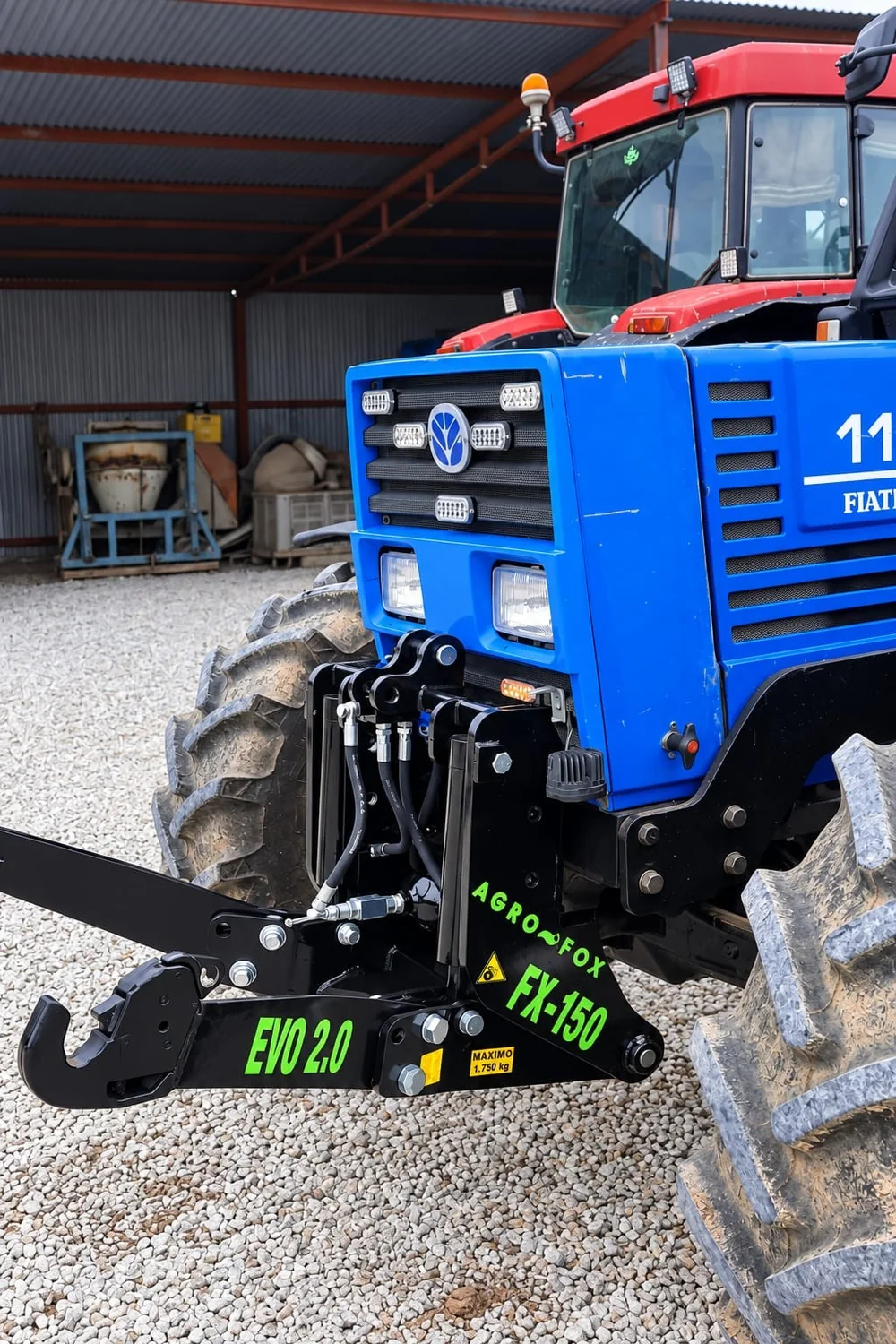

¿Su tractor tiene años y ya no encuentra un tripuntal específico?

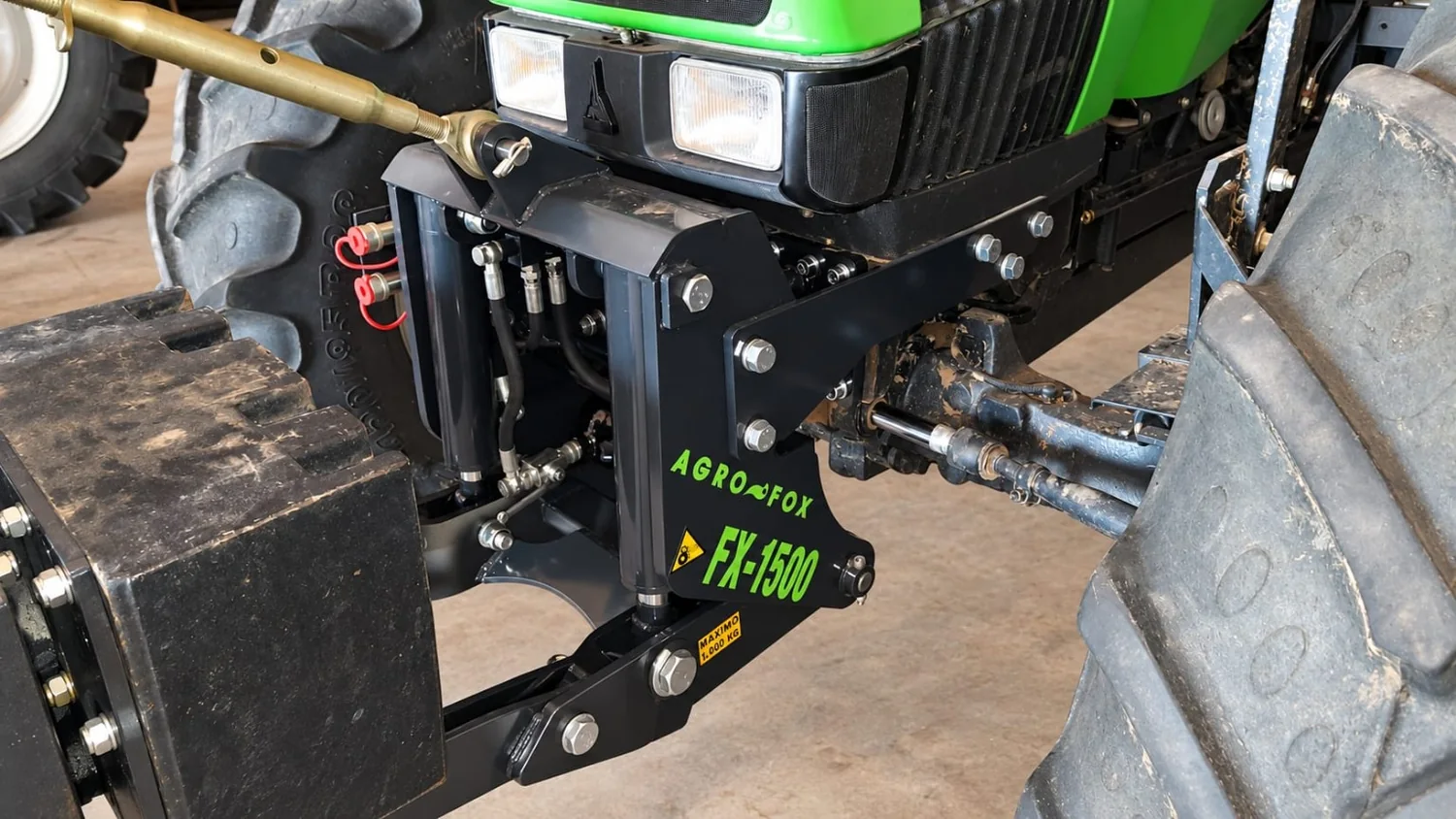

Si el proyecto es técnicamente viable, estudiamos su máquina y adaptamos uno de nuestros tripuntales al chasis mediante anclajes, refuerzos y geometrías específicas.
FX-120
Hasta 1.250 kgModelo compacto para trabajos que no requieren las capacidades de las gamas superiores.
| Capacidad nominal | 1.250 kg |
|---|---|
| N.º de cilindros | 2 |
| Cilindros | Ø50 / vástago Ø30 mm |
| Accionamiento | Doble efecto |
| Instalación | Adaptada al tractor |
Tabla hidráulica teórica FX-120
| Presión | Fuerza conjunta de cilindros |
|---|---|
| 160 bar | ≈ 6.408 kgf |
| 180 bar | ≈ 7.208 kgf |
| 190 bar | ≈ 7.608 kgf |
| 200 bar | ≈ 8.008 kgf |
Fuerza lineal teórica conjunta en extensión. No equivale a la capacidad de elevación en las bolas, que depende de la geometría, los ángulos y la configuración del conjunto.
FX-200
Hasta 2.000 kgUna solución equilibrada para aplicaciones que requieren más capacidad y robustez.
| Capacidad nominal | 2.000 kg |
|---|---|
| N.º de cilindros | 2 |
| Cilindros | Cicrosa 703/2 · Ø60 / vástago Ø30 mm |
| Accionamiento | Doble efecto |
| Configuración | Según tractor y aplicación |
| Instalación | Adaptada al tractor |
Tabla hidráulica teórica FX-200
| Presión | Fuerza 2 cilindros | En enganches | A 300 mm | A 600 mm |
|---|---|---|---|---|
| 150 bar | 6.487 kgf | 2.427 kg | 1.770 kg | 1.392 kg |
| 160 bar | 6.920 kgf | 2.589 kg | 1.888 kg | 1.485 kg |
| 175 bar | 7.568 kgf | 2.830 kg | 2.066 kg | 1.625 kg |
| 180 bar | 7.785 kgf | 2.911 kg | 2.125 kg | 1.672 kg |
| 200 bar | 8.650 kgf | 3.235 kg | 2.359 kg | 1.858 kg |
| 210 bar | 9.082 kgf | 3.397 kg | 2.477 kg | 1.951 kg |
| 220 bar | 9.514 kgf | 3.559 kg | 2.595 kg | 2.044 kg |
Capacidad nominal comercial FX-200: hasta 2.000 kg. Valores hidráulicos teóricos; la capacidad real depende de la geometría, los ángulos y la configuración del conjunto.

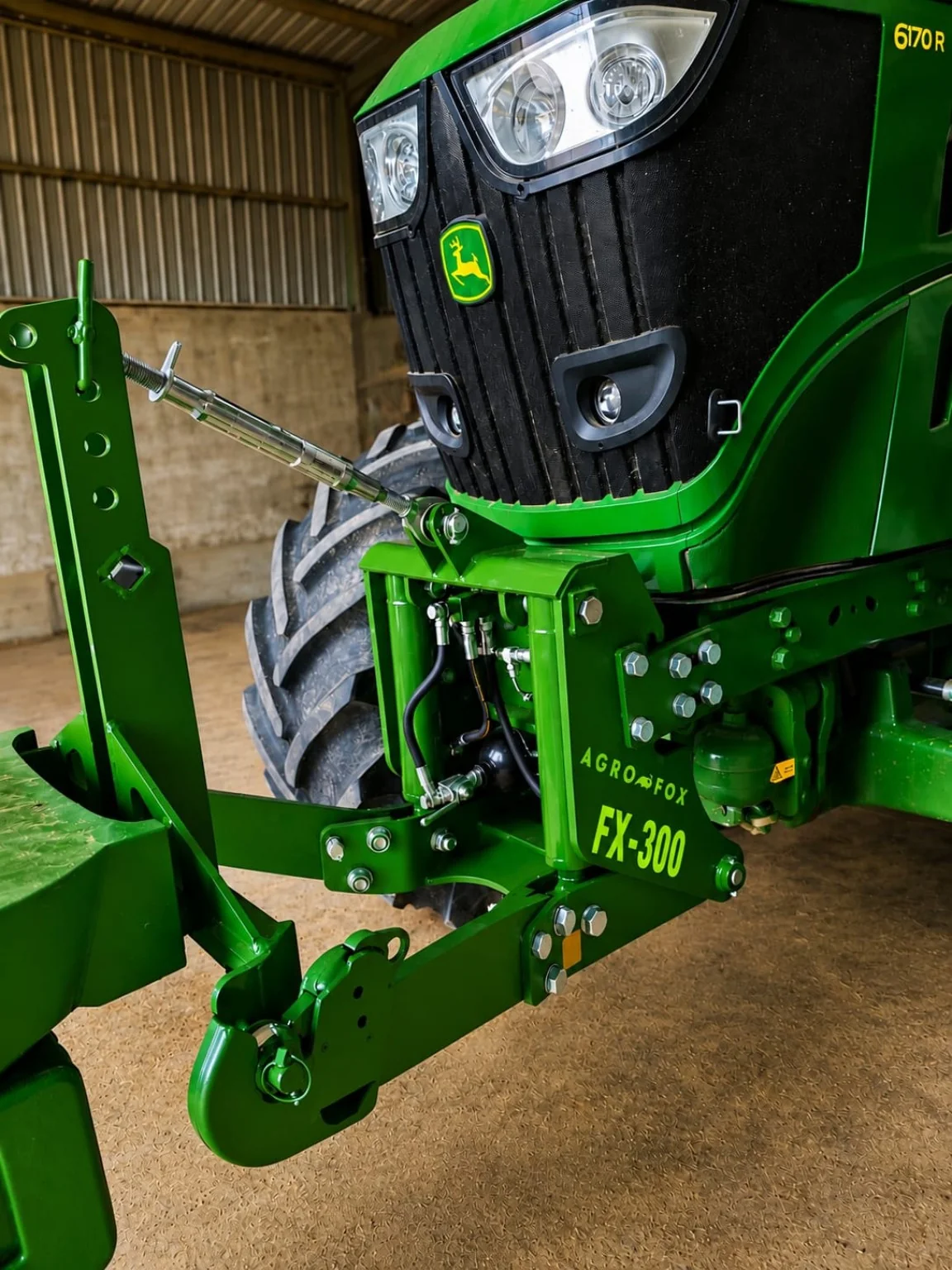

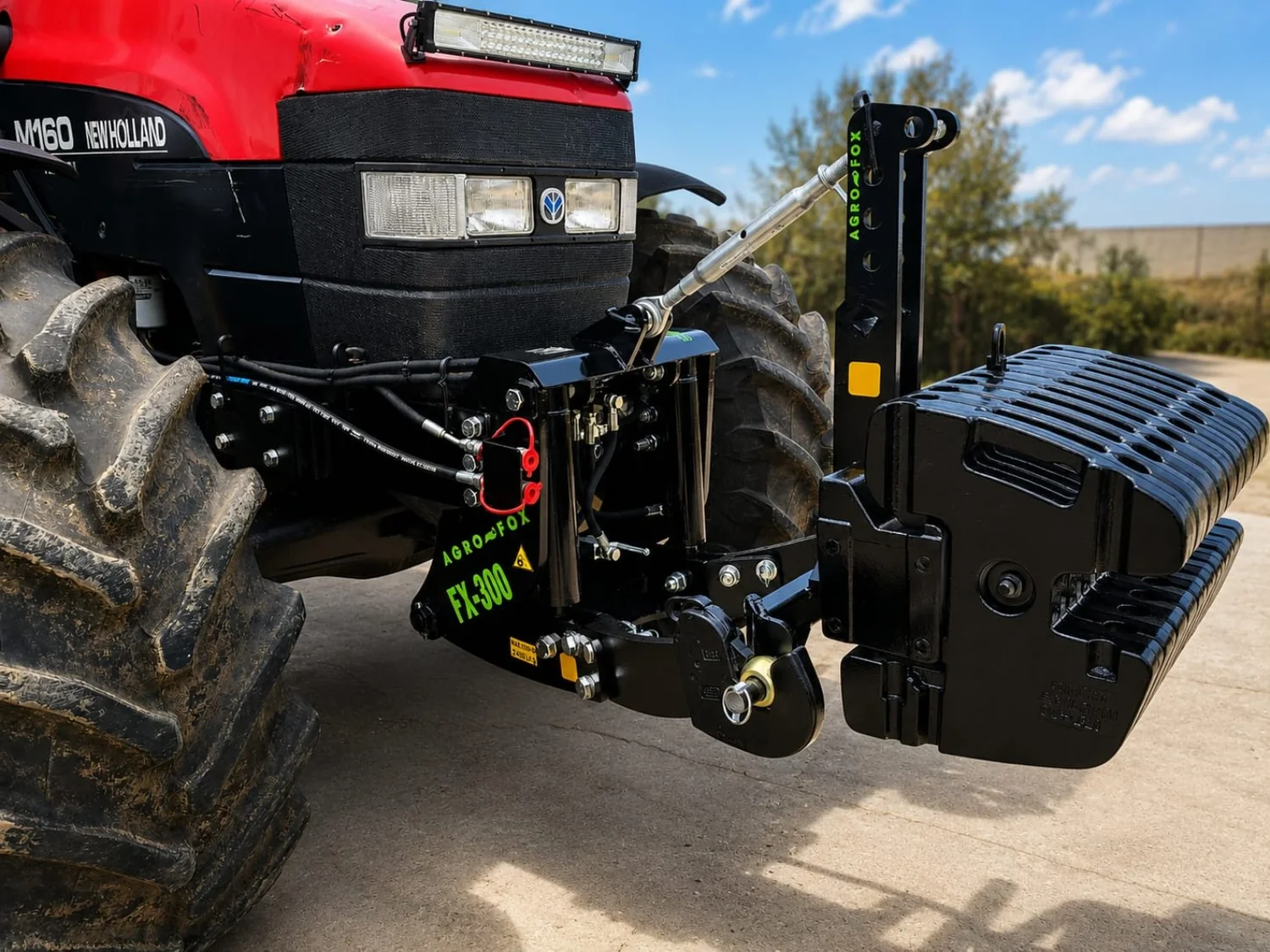

FX-300
Hasta 3.000 kgDesarrollado para tractores y aperos que requieren una elevada capacidad de elevación delantera.
| Capacidad nominal | 3.000 kg |
|---|---|
| N.º de cilindros | 2 |
| Cilindros | Ø70 / vástago Ø40 mm |
| Trabajo hidráulico | Retracción |
| Accionamiento | Doble efecto |
| Configuración | Según tractor y aplicación |
| Instalación | Adaptada al tractor |
Tabla hidráulica teórica FX-300
| Presión | Fuerza 2 cilindros | En enganches | A 300 mm | A 600 mm |
|---|---|---|---|---|
| 150 bar | 7.929 kgf | 2.143 kg | 1.607 kg | 1.286 kg |
| 160 bar | 8.457 kgf | 2.286 kg | 1.714 kg | 1.371 kg |
| 175 bar | 9.250 kgf | 2.500 kg | 1.875 kg | 1.500 kg |
| 180 bar | 9.514 kgf | 2.571 kg | 1.929 kg | 1.543 kg |
| 200 bar | 10.572 kgf | 2.857 kg | 2.143 kg | 1.714 kg |
| 210 bar | 11.100 kgf | 3.000 kg | 2.250 kg | 1.800 kg |
| 215 bar | 11.364 kgf | 3.071 kg | 2.304 kg | 1.843 kg |
| 220 bar | 11.629 kgf | 3.143 kg | 2.357 kg | 1.886 kg |
Capacidad nominal comercial FX-300: hasta 3.000 kg. Cálculo para 2 cilindros Ø70/40 mm trabajando en retracción. Valores hidráulicos teóricos; la capacidad real depende de la geometría, los ángulos y la configuración del conjunto.
FX-420 TITÁN
Hasta 4.200 kgNuestra gama de mayor capacidad para tractores de gran potencia y trabajos de elevada exigencia.
| Capacidad nominal | 4.200 kg |
|---|---|
| Aplicación orientativa | Tractores de más de 230 CV |
| Accionamiento | Cilindros de doble efecto |
| Instalación | Estudio y adaptación específica |
Las capacidades indicadas son nominales y dependen de una instalación adecuada, la configuración del equipo y las características estructurales e hidráulicas del tractor.
Básico · Medio · Premium
La gama FX puede configurarse con distintos niveles de equipamiento en función del modelo, del tractor y del trabajo previsto.
| Equipamiento | Básico | Medio | Premium |
|---|---|---|---|
| Elevación hidráulica | ✓ | ✓ | ✓ |
| Cilindros de doble efecto | ✓ | ✓ | ✓ |
| Latiguillos, enganches y estructura | ✓ | ✓ | ✓ |

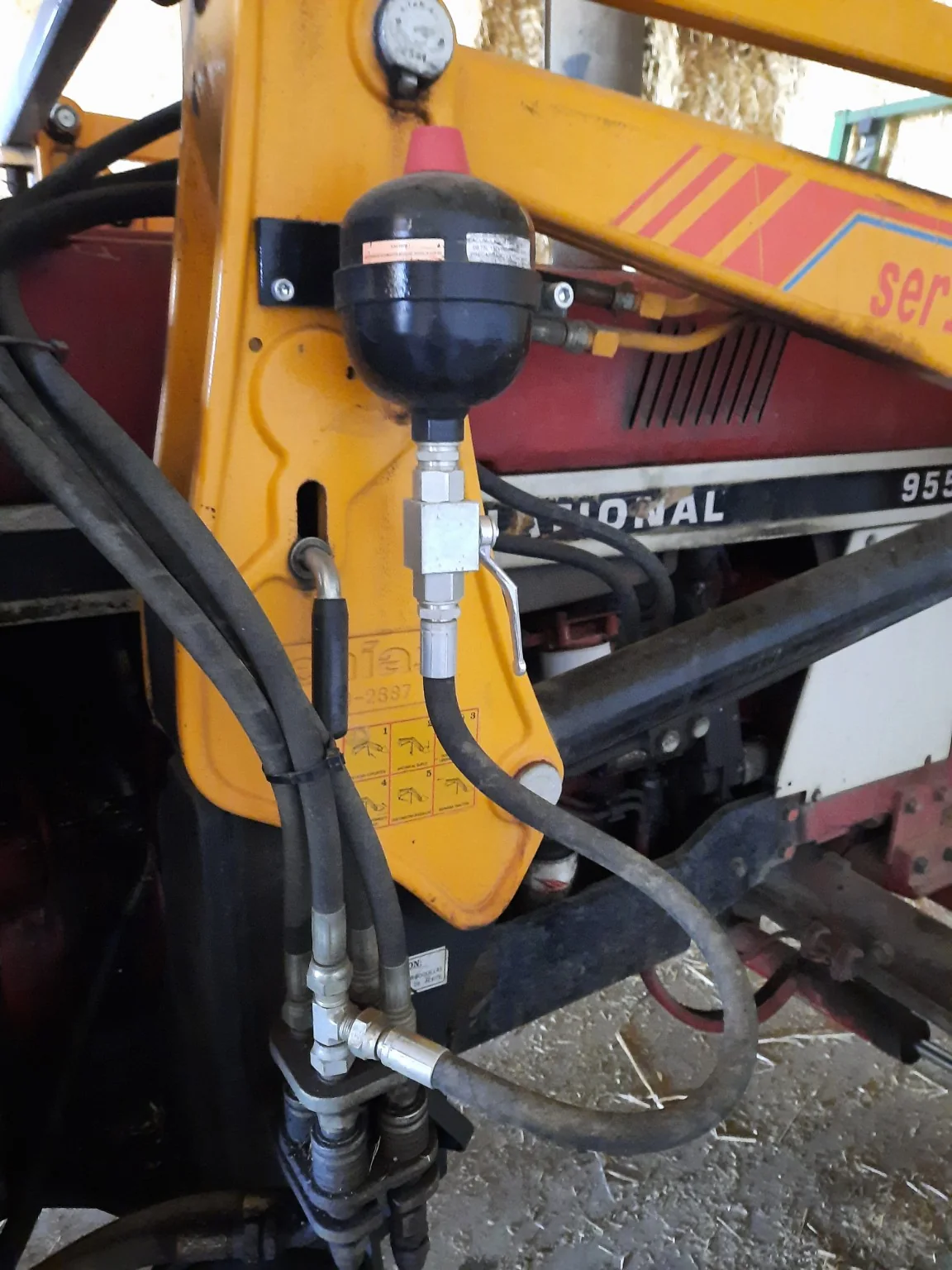

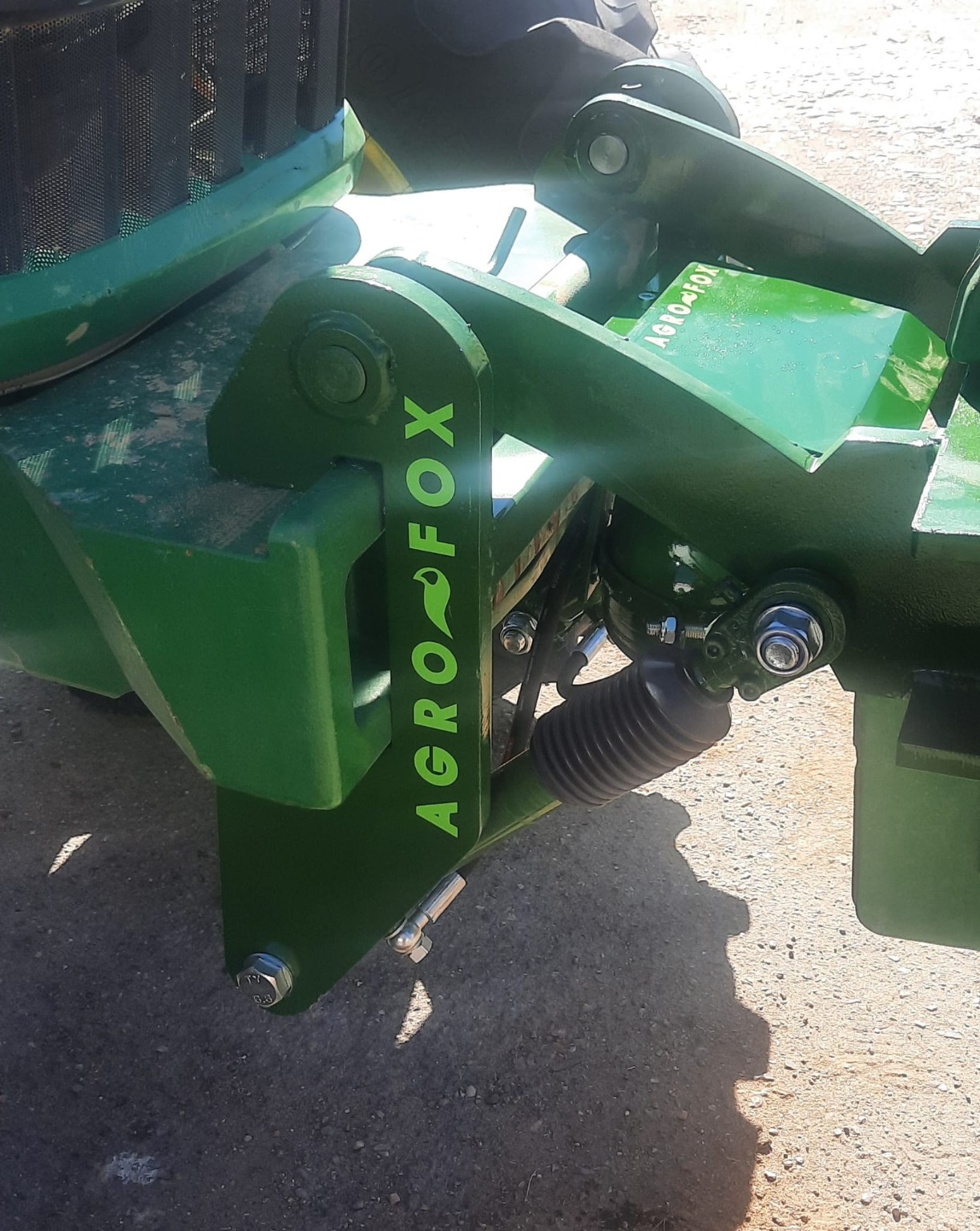

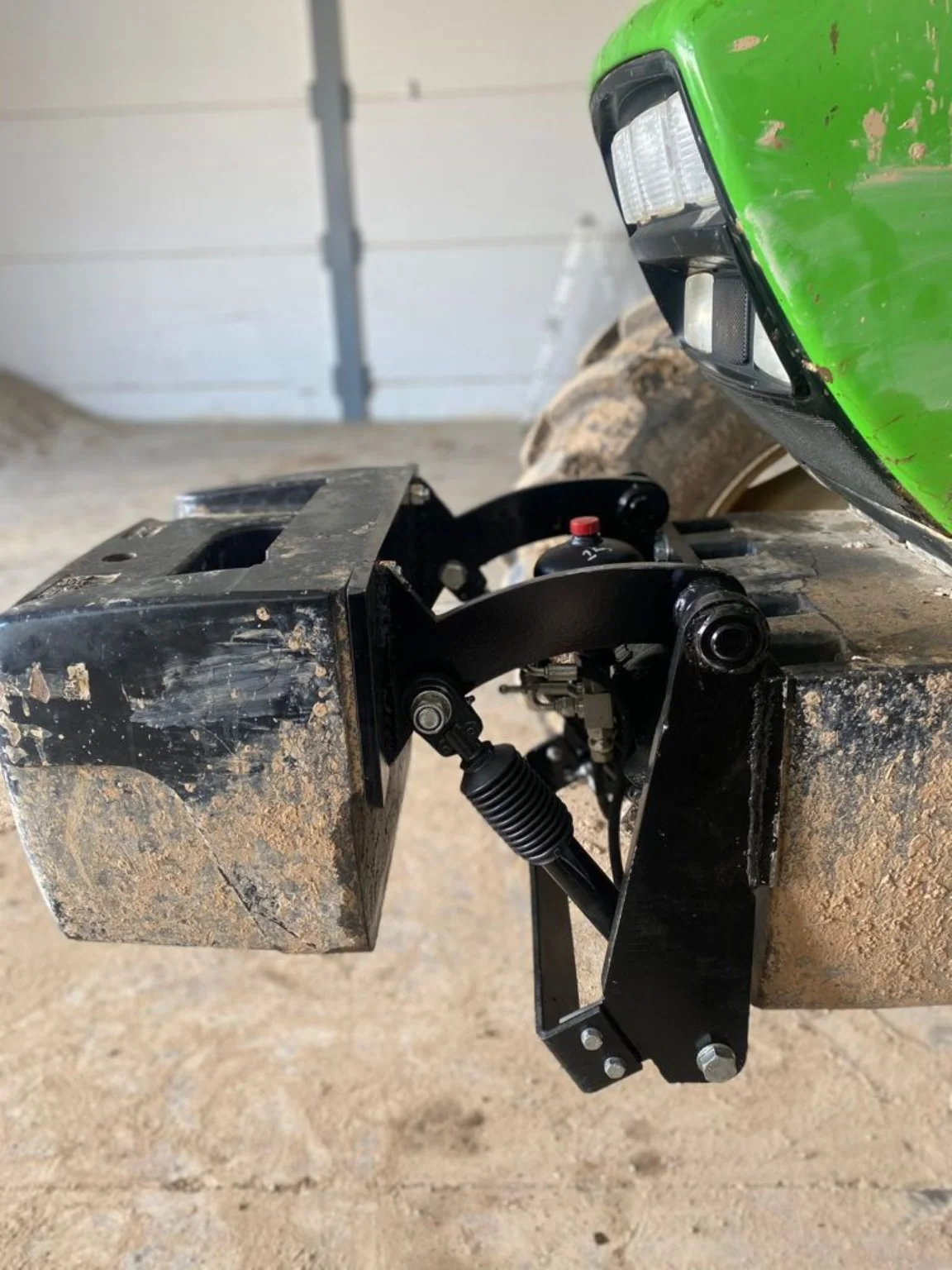

| Suspensión activa | — | ✓ | ✓ |
| Conexiones hidráulicas delanteras | — | — | ✓ |
| Toma eléctrica delantera | — | — | ✓ |
La disponibilidad y configuración concreta pueden variar según el modelo y la instalación.
